■施行手順説明

サーマ・スラブ施行手順：

・パネル結線

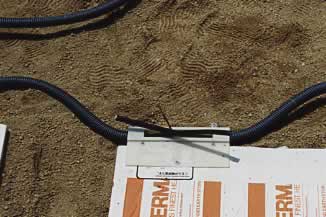

1	・接続ケーブル挿入接続ケーブルは、CV線をご利用ください。 CV線をPFS管に挿入します。
2	・被覆除去被覆部分を取り除きます。

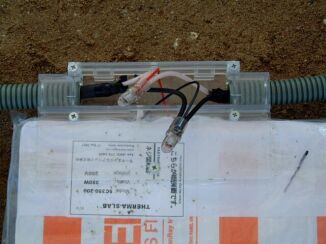

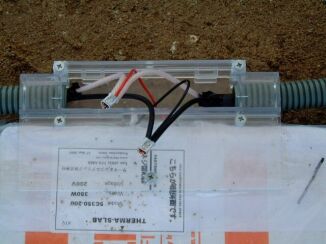

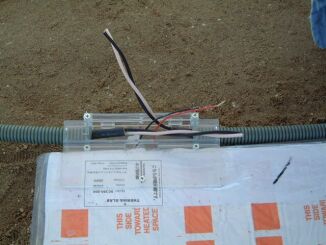

3	・リード線接続 CV線とリード線を圧着スリーブで接続します。
4	・リード線接続圧着部分をトーメーキャップの中に入れます。

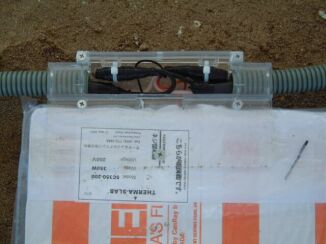

5	・リード線接続インシュロックで配線をエンドキャップ内に固定します。

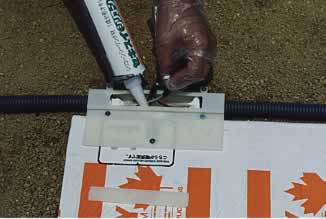

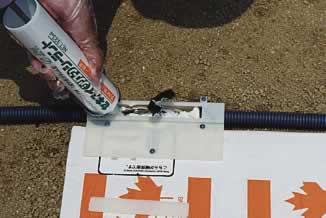

6	・リード線口密閉各回路ごとに導通チェックをした上で、エンドキャップにシリコンの注入を開始します。PFS管の両端およびリード線口の3ケ所を確実に密閉してください。
7	・リード線口密閉充分な注入をします。

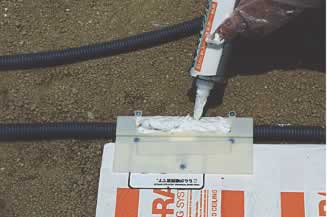

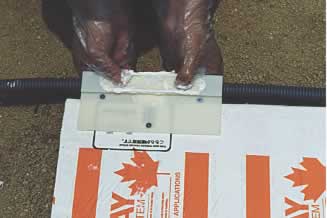

8	・リード線口密閉溢れ出るくらい充分に注入し、完全密封をしてください。

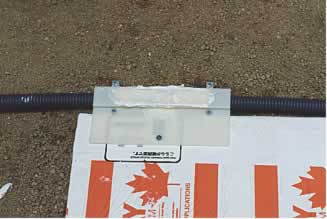

9	・リード線口密閉確実に密閉します。
10	・導通・絶縁抵抗チェック結線完了後、各回路毎に再度導通チェックします。また回路毎に絶縁抵抗もチェックして、抵抗値の記録をしておいてください。

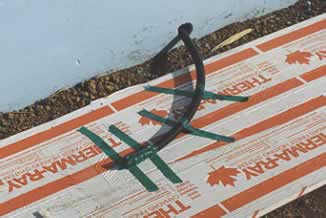

11	・過熱防止センサー用PFS管設置最後に、制御盤タイプの場合は、過熱防止センサー用PFS管を設置します。PFS管の先端はシリコンでしっかり密閉しておいてください。センサーはあとで制御盤取付けの時に差し込みます。＊コントローラタイプの場合にはこの工程は必要ありません。

サーマ・スラブ施行手順：

パネル結線。施行手順について。
