■施行手順説明

サーマ・スラブ施行手順：

・埋め戻し

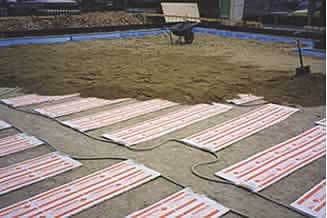

1	・保護砂接続ケーブルは、CV線をご利用ください。 CV線をPF管に挿入します。

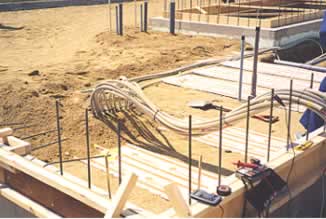

2	・PFS管立ち上げこのとき、制御盤または、コントローラの位置にPFS管を立ち上げておいてください。

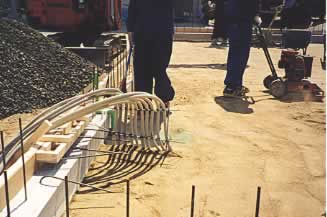

3	・PFS管立ち上げ制御盤タイプの場合は、過熱防止センサー用PFS管も同様にしてください。

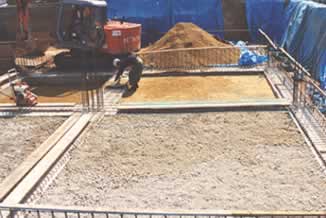

4	・絶縁抵抗再チェックさらに保護砂の上に砕石等をかぶせ、施工完了後しっかりと、てん圧します。この後に防湿シートを敷きつめてください。この時、絶縁抵抗を再度チェックし、記録してください。

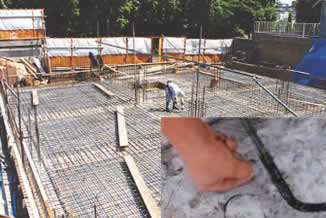

5	・絶縁抵抗再チェック床センサー用PFS管を配筋に結び付けます。過熱防止センサー用PFS管と同様に先端をしっかりと密閉してください。後でセンサーを差し込みます。

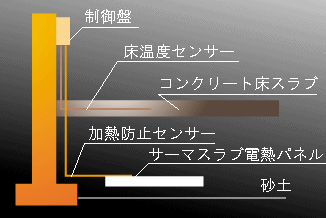

6	・完成断面図この作業の完成断面図をご覧ください。

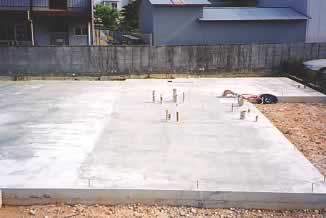

7	・コンクリート打設そして最後に、コンクリート打設をしてください。これで、サーマスラブの電熱パネルが完全に埋め込まれました。ここでも再度、絶縁抵抗をチェックし、記録してください。
